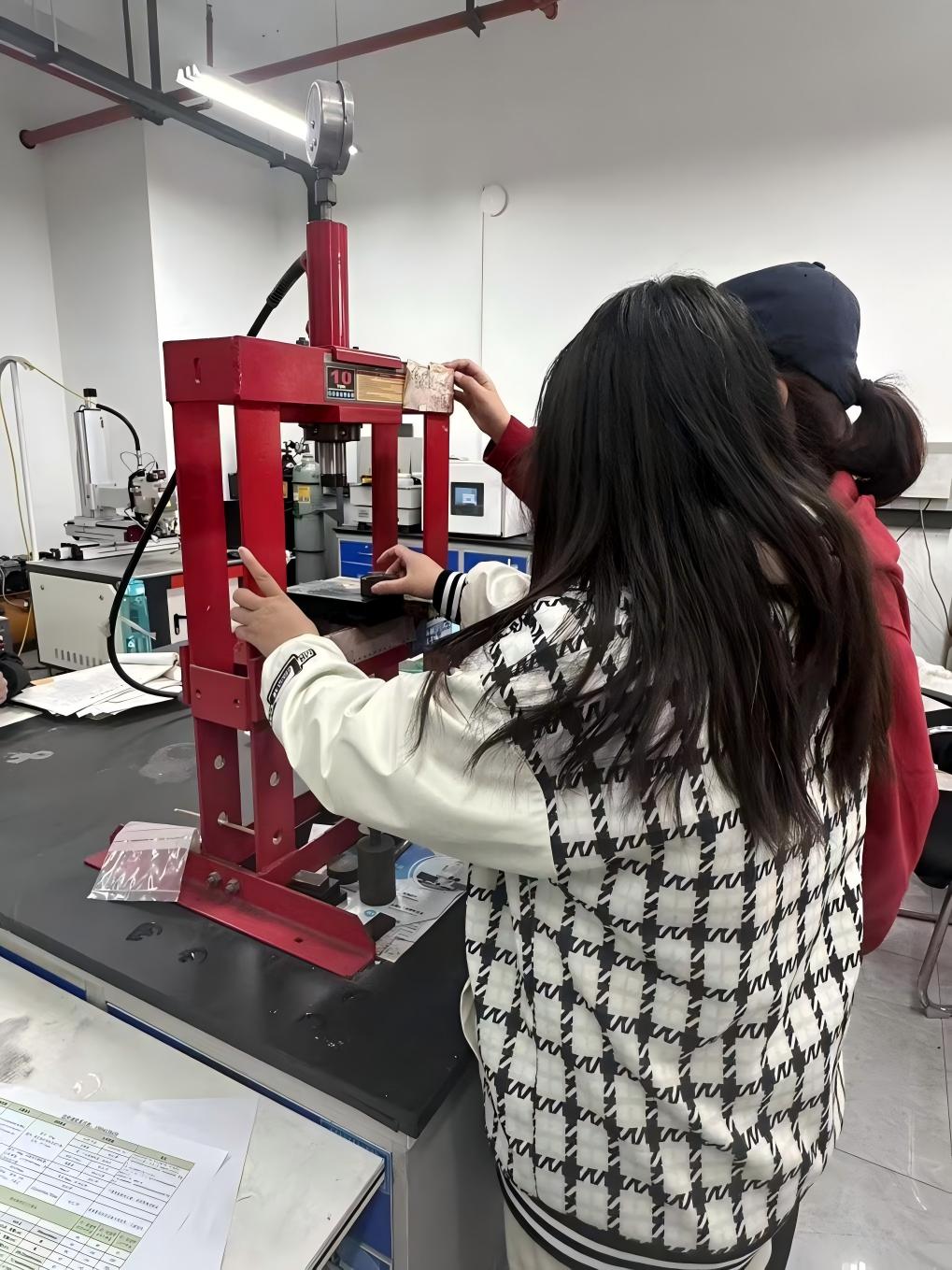

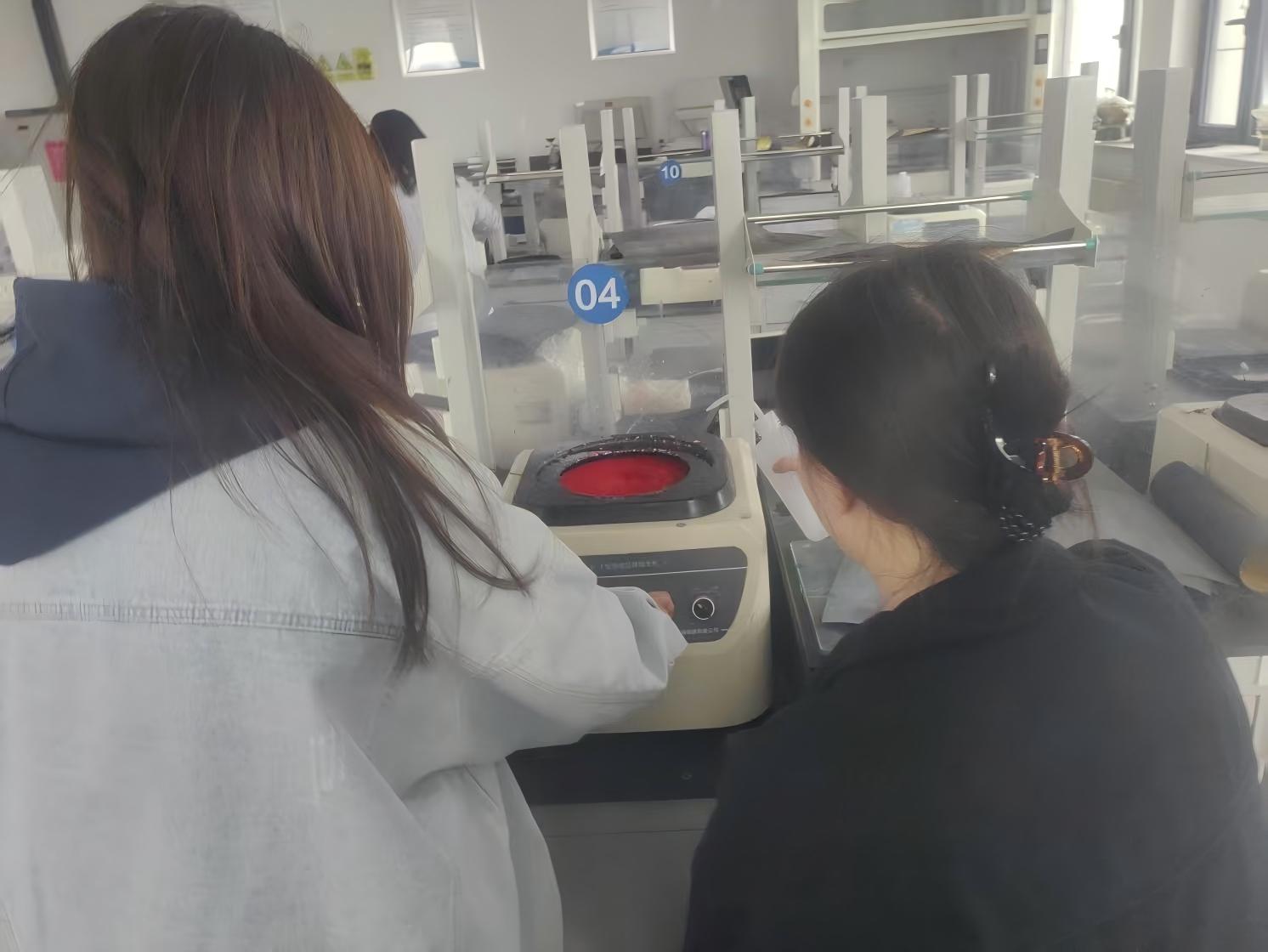

“工欲善其事，必先利其器。”團(tuán)隊(duì)深知基底處理是成功的關(guān)鍵第一步。他們選用純銅片作為基底，依次使用400目至1200目的金相砂紙進(jìn)行逐級(jí)打磨，再用金剛石拋光膏實(shí)現(xiàn)鏡面光潔度。隨后，在丙酮、無(wú)水乙醇和去離子水中進(jìn)行多次超聲清洗，徹底去除油污和雜質(zhì)，最后用稀硫酸活化表面。每一個(gè)步驟都嚴(yán)格把控，為后續(xù)鍍層的均勻沉積奠定了堅(jiān)實(shí)基礎(chǔ)。

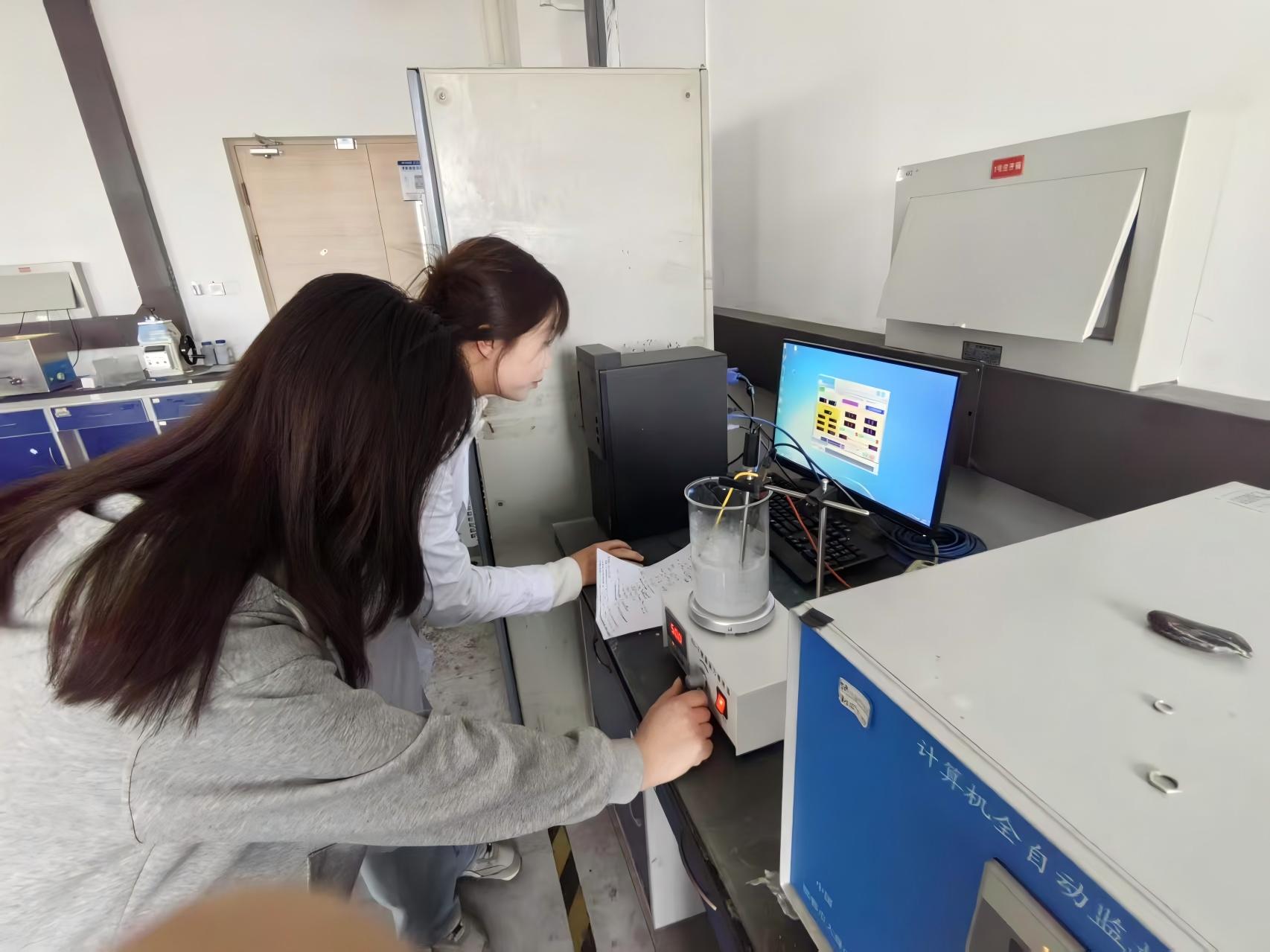

實(shí)驗(yàn)采用雙電極體系，以高純度石墨棒為陽(yáng)極，預(yù)處理后的銅片為陰極。在恒定的電流密度（15 A/dm²）、溫度（70±1℃）下，團(tuán)隊(duì)成員輪班值守，持續(xù)監(jiān)控并調(diào)整實(shí)驗(yàn)參數(shù)，同時(shí)保持磁力攪拌器勻速運(yùn)轉(zhuǎn)，確保電解液成分均勻，歷時(shí)60分鐘成功完成鍍層沉積。

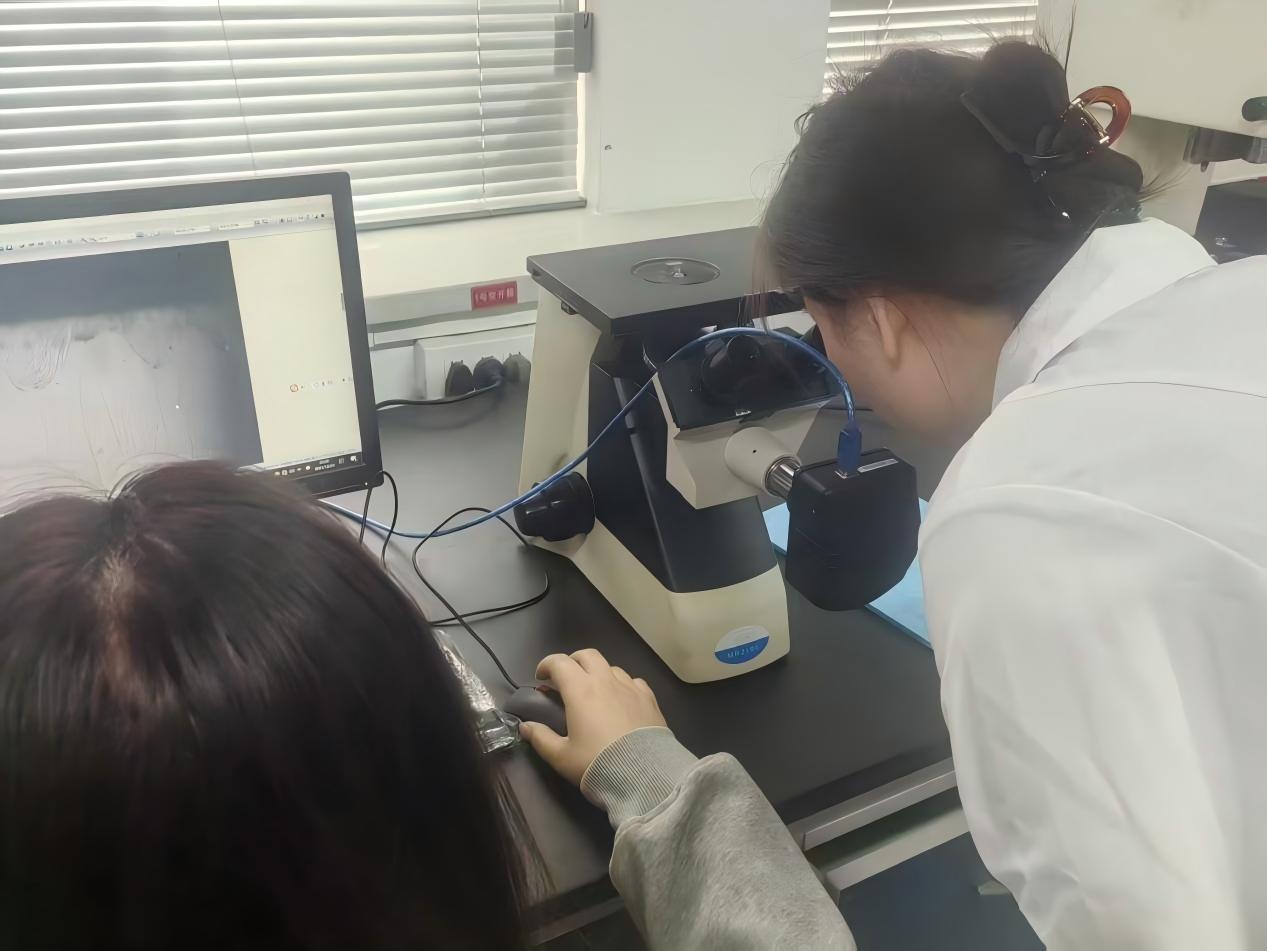

沉積完成后，團(tuán)隊(duì)運(yùn)用多種現(xiàn)代分析儀器對(duì)鍍層進(jìn)行了全面“體檢”。X射線衍射圖譜中出現(xiàn)的典型非晶彌散峰，初步證實(shí)了非晶態(tài)結(jié)構(gòu)的形成；掃描電鏡觀察顯示鍍層表面由納米級(jí)胞狀物組成，結(jié)構(gòu)致密均勻；EDS能譜分析確定了鍍層成分為Ni-19at%W，符合非晶形成成分要求。

在性能測(cè)試中，成果令人振奮：鍍層顯微硬度高達(dá)（550±15）HV，展現(xiàn)出卓越的力學(xué)性能；通過電化學(xué)工作站測(cè)試得到的自腐蝕電位為-0.25 V，腐蝕電流密度低至2.1×10?? A/cm²，這表明其耐腐蝕性能相較純鎳提升了一個(gè)數(shù)量級(jí)，具備了作為高性能防護(hù)鍍層的巨大潛力。

知行合一，實(shí)踐收獲豐碩

“這次實(shí)踐讓我們真正體會(huì)到了材料科學(xué)的魅力，”團(tuán)隊(duì)負(fù)責(zé)人感慨道，“從文獻(xiàn)上的公式圖表，到親手配置電解液、控制參數(shù)、觀察微觀結(jié)構(gòu)，整個(gè)過程讓我們對(duì)專業(yè)知識(shí)有了更直觀和深刻的理解。當(dāng)看到測(cè)試數(shù)據(jù)證明我們制備的鍍層性能優(yōu)異時(shí)，所有的辛苦都化作了巨大的成就感。”
此次“鍍護(hù)芯生”暑期社會(huì)實(shí)踐，不僅是一次成功的科研訓(xùn)練，更是一堂生動(dòng)的“課程思政”課。隊(duì)員們不僅提升了實(shí)驗(yàn)技能、數(shù)據(jù)分析能力和解決復(fù)雜工程問題的能力，更在協(xié)作中深化了團(tuán)隊(duì)精神，堅(jiān)定了為祖國(guó)新材料事業(yè)貢獻(xiàn)青春力量的決心。他們的工作為Ni-W非晶鍍層的進(jìn)一步應(yīng)用研究積累了寶貴的數(shù)據(jù)和經(jīng)驗(yàn)，也充分彰顯了長(zhǎng)安大學(xué)在培養(yǎng)學(xué)生創(chuàng)新實(shí)踐能力方面的顯著成效。
未來，團(tuán)隊(duì)計(jì)劃將研究成果進(jìn)行整理并撰寫學(xué)術(shù)論文，繼續(xù)深化相關(guān)研究，努力將實(shí)驗(yàn)室的成果向?qū)嶋H應(yīng)用推動(dòng)，用科技創(chuàng)新的力量，為“中國(guó)芯”的穩(wěn)健發(fā)展保駕護(hù)航。
